160A二极管正向电压测试仪 |
||
 | ||
| 详细式样及报价请联系我们! | ||

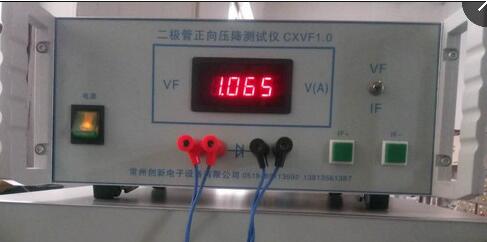

| 本仪表适用于人工测量大电流汽车用半导体二极管或其它大电流二极管正向压降VF，外形尺寸：320*133*300mm（长度*高度*深度） 1.技术参数： 正向电流IF 1A~160A（最大可以设置成180A） ±1％ (我公司还有其它型号从1-1000A的正向压降测试仪，价格和型号不一样，可以根据用户需要定做) 正向压降VF 0.000V~4.000V ±1％ 电流电压 220V ±10％ 35VA 2.使用方法： 2.1 打开电源把面板VF/IF按钮打到IF位置，按动面板IF+或者IF-可以设定IF值，如果连续按动按钮超过2秒，可以快速设置电流值，否则每按动一次只能加或减一个单位。 2.2 电流设置好后，在测试座上放上二极管（注意极性不要放反），由于此款电流较大，用户在制作测试夹具时注意导线要较大平方，还有必须要用4根线，4端测试法！！！！！ 特别注意：前面板上4个接线柱中两边外面的一个为电流输出接线柱，必须用足够平方的线，中间两个为测量输入端，对线径无要求。按面板IF+或者IF-按钮即可测量一次，LED数字显示VF值，也可以根据用户要求，仪表后盖板加装测量按钮接线柱，方便用户外接脚踏开关。 |
||
